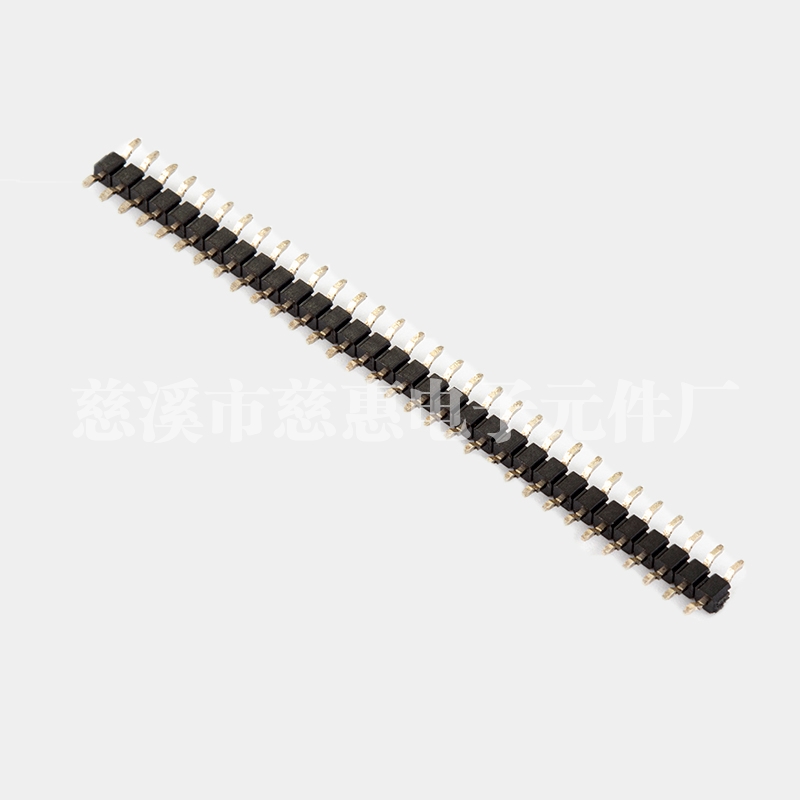

PH2.54 双边卧贴

  • 所属分类:2.54mm 排针
  • 浏览次数:
  • 发布日期:2020-11-20 01:25:48
  • 产品概述
  • 性能特点
  • 图纸下载

产品名称:2.54间距 双边卧贴

pin位:1*1-1*40p,2*2-2-*40p

额定电流5A

额定电压250V

接触电阻≤20mΩ

绝缘电阻≥1000MΩ

工作温度:-25°—— +105°

焊接温度:+260°,10s Max

包装方式:袋装,盒装,管装,编带包装(卷装)


应用领域:工业控制系统、程控交换机、电脑、显示器(屏)、仪器仪表、安防、汽车新能源、照明、数码电器、机顶盒、通讯设备等领域


产品参数:

针长:                           定制

塑胶材料:                    PBT,PA6T,PA9T,LCP

接触端子材料:             H62/H65黄铜,磷青铜,合金,铜包钢

单塑胶高度:                 1.0mm,1.5mm,1.7mm ,2.0mm ,2.5mm

塑胶颜色:                    黑,白,黄,红,蓝,橙,灰,正凌灰

电镀层:                       镀金,镀锡,镀镍,镀银


网络优化资料:


接线板接头的基本性能。

对接线板连接件的基本性能可以分为三类:机械性能、电气性能和环境性能。

联接功能而言,拉力对地面的机械性简易牛角能至关重要。拉拔力分为拉拔力和拉拔力(又称分离力),二者对拉拔力的要求有所不同。相关标准中规定了大插接力和最小分离力,这表明从使用角度看,插接力较小(因此LIF的插接力较低,ZIF的结构的插接力较低),分接力排针单排如果过小,将影响触点的可靠性。

另外重要的机械性能是板对接头的机械寿命。机器寿命实际上是一种耐久性指标,国标GB5095将其称为机械操作寿命。以插入式和拔出式为一个循环,以连接器在规定的插拔式循环之后是否能正常完成其连接功能(如接触电阻值)为判断标准。

对中接头的拉力和机械寿命与触点结构(正压面)接触部位的镀层质量(滑动摩擦系数)和触点排列尺寸精度(对中)有关。
