PH2.54 单双排针双塑 90°

  • 所属分类:2.54mm 排针
  • 浏览次数:
  • 发布日期:2021-02-19 16:54:15
  • 产品概述
  • 性能特点
  • 图纸下载

产品名称:2.54间距 单双排双塑弯针

pin位:1*1-1*40p,2*2-2-*40p

额定电流5A

额定电压250V

接触电阻≤20mΩ

绝缘电阻≥1000MΩ

工作温度:-25°—— +105°

焊接温度:+260°,10s Max

包装方式:袋装,盒装,管装,编带包装(卷装)


应用领域:工业控制系统、程控交换机、电脑、显示器(屏)、仪器仪表、安防、汽车新能源、照明、数码电器、机顶盒、通讯设备等领域


产品参数:

针长:                           定制,可达70mm

塑胶材料:                    PBT,PA6T,PA9T,LCP

接触端子材料:             H62/H65黄铜,磷青铜,合金,铜包钢

单塑胶高度:                 1.0mm,1.5mm,1.7mm ,2.0mm ,2.5mm

塑胶颜色:                    黑,白,黄,红,蓝,橙,灰,正凌灰

电镀层:                        镀金,镀锡,镀镍,镀银


网络优化资料:


插头排针,一个连接器,英文名:PinHeadero。

该连接器广泛应用于电子、电器、仪表等行业的PCB线路板上,它的作用是在受阻或不能通电的电路之间起到桥梁的作用,承担着电流或信号的传递。常与排母配合使用,组成板对板连接;或与电子线束接线端。

配合使用,组成板对线连接﹔也可单独用于板与板的连接。

因为不同产品所需的规格是不一样的,所以排针也有多种型号规格,按照电子工业标准对排针连接器进行了分类:

按其间距,可大致分为2.54mm、2.00mm.1.27mm、1.00mms0.8mm五种按排数排列的针、双排针等﹐按包装规则有贴片SMT〈卧贴/立贴)﹐插件DIP(直插/弯插)﹐等。

连接头,连接头的一种。英语名:FemaleHeadero,是一种广泛用于电子、电器、仪器等设备的通用连接件,主要用作电流或信号传输。常配合排针使用y组成板对板连接。

根据FKMCONN的标准排母产品分类,不同电子产品的规格不尽相同,因此,排母也有多种型号,按其产品分类:按排母间距大致分为2.54mm·2.00mm.1.27mm.1.00mm.1.00mms.0.8mm五种类型,也可根据需要定制其他特殊间距:厂商排名根据排数有单排母、双排母、三排母等;根据封装规则有贴片SMT、插件DIP(直插/弯插)等;为了配合相应的排针使用,可定制不同尺寸的排母塑料高度。

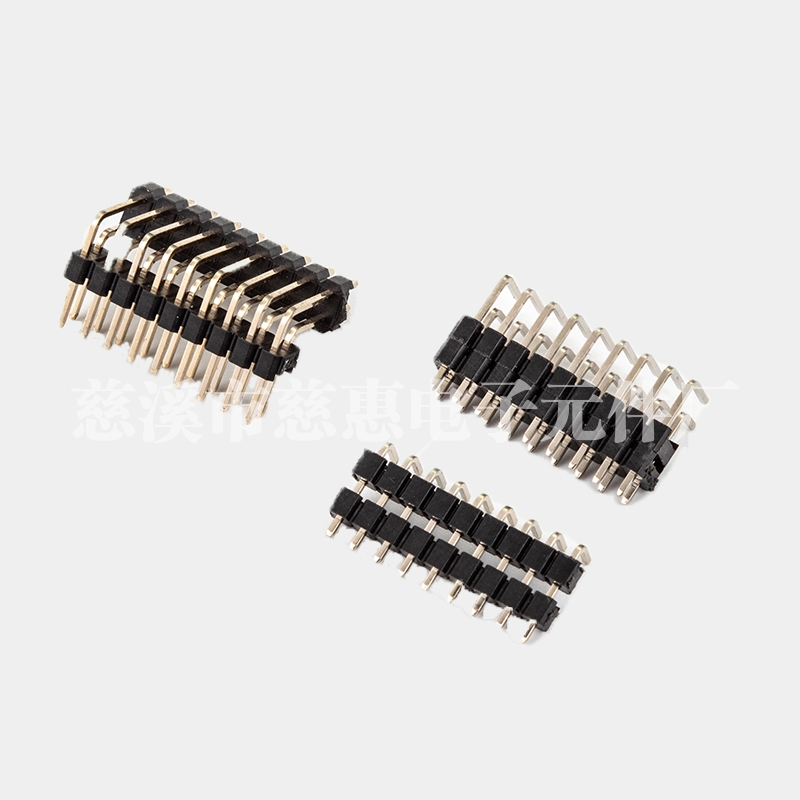

PH2.54 单双排双塑 90°

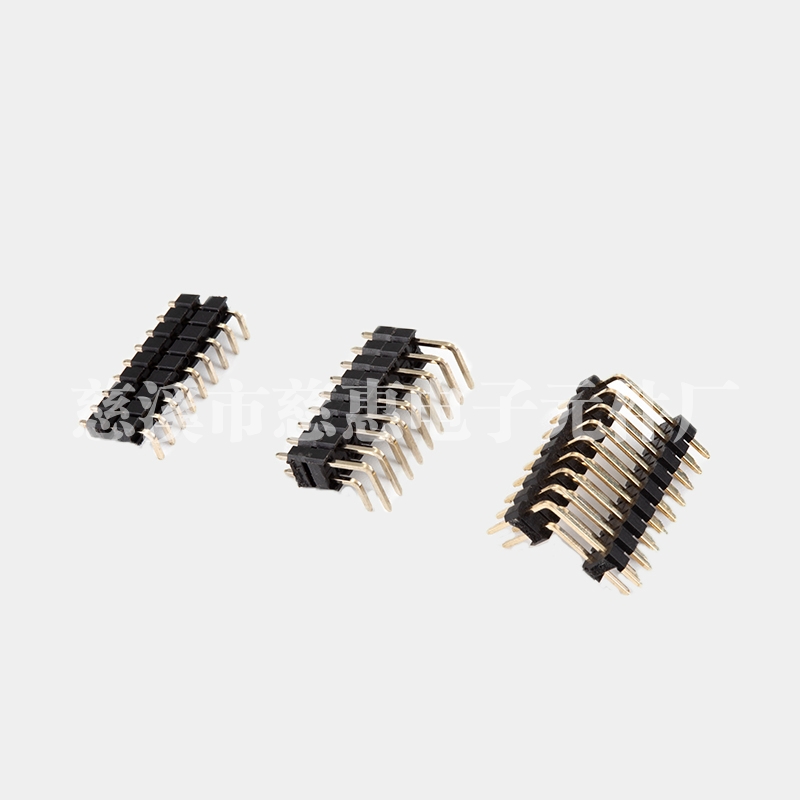

PH2.54 单双排双塑 90°
