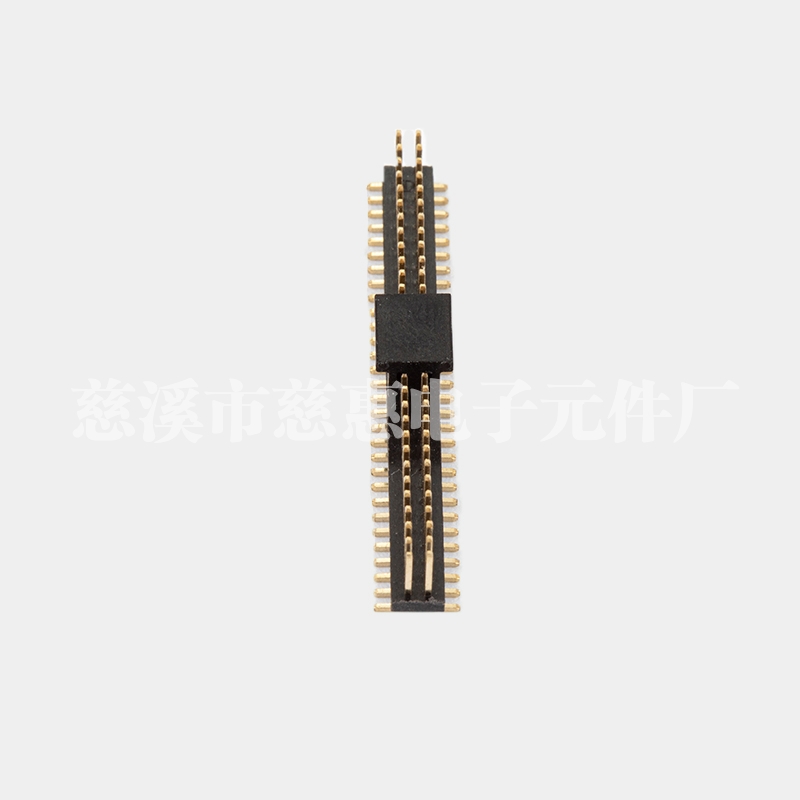

PH1.27 单双排针 SMT

  • 所属分类:1.27mm 排针
  • 浏览次数:
  • 发布日期:2022-12-06 13:49:53
  • 产品概述
  • 性能特点
  • 图纸下载

产品名称:1.27间距 单双排贴片

pin位:1*1-1*50p,2*2-2-*50p

额定电流2A

额定电压250V

接触电阻≤20mΩ

绝缘电阻≥1000MΩ

工作温度:-25°—— +105°

焊接温度:+260°,10s Max

包装方式:袋装,盒装,管装,编带包装(卷装)

应用领域:PCB板与板之间的对接

产品参数:

针长:                             定制,可达20mm

塑胶材料:                      PA6T,PA9T,LCP

接触端子材料:               H62/H65黄铜,磷青铜

单塑胶高度:                  1.0mm,1.5mm,1.7mm ,2.0mm,2.5mm

塑胶颜色:                      黑,白,黄,红,蓝,橙,灰,正凌灰

电镀层:                         镀金,镀锡,镀镍,镀银




网络优化资料:


绝缘距离;

对于电压低于500伏的电路,空气间隙大于10毫米,排母排针生产爬电距离大于12毫米,5.12.2电压3。6-40.5kV线路的最小绝缘距离应符合表5的要求;

母线的选择;

样品要求,根据图纸要求,

如果图纸没有要求,中压柜按表6选择。低压柜可根据铜母线安全电流表选择。

母线的标识:

母线应标有不同颜色的热缩套管。如果排母排针怎么连接热缩套管的颜色不能满足要求,可以使用母线专用相序色标,并粘贴在明显的地方。

母线的颜色标识;

三相交流电路;a相为黄色,b相为绿色,c相为红色,n线为浅蓝色,PE线为黄绿色。

DC电路;正极极棕,负极蓝色,接地中性线淡蓝色,母线搭接5.15;

PH1.27 单双排 SMTPH1.27 单双排 SMT
