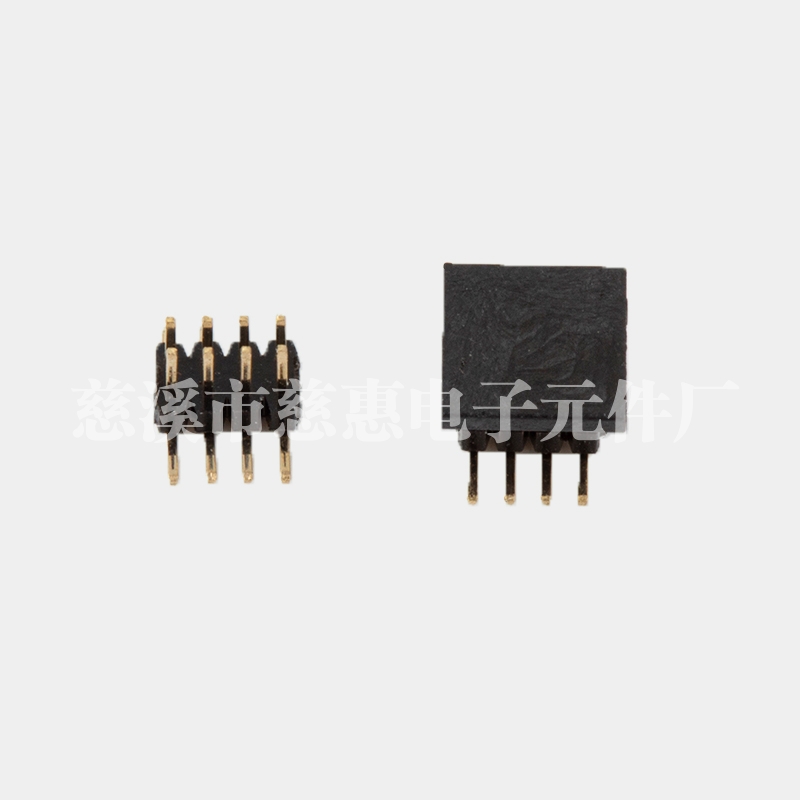

PH1.0 单双排针 SMT 带夹持盖

  • 所属分类:1.0mm 排针
  • 浏览次数:
  • 发布日期:2021-02-19 16:56:04
  • 产品概述
  • 性能特点
  • 图纸下载

产品名称:1.0间距 单双排贴片带夹持盖

pin位: 1*1-1*50p,2*2-2-*50p

额定电流:1A

额定电压:250V

接触电阻: ≤20mΩ

绝缘电阻: ≥1000MΩ

工作温度:-25°—— +105°

焊接温度: +260°,10s Max

包装方式:  袋装,盒装,管装,编带包装(卷装)

应用领域:PCB板与板之间的对接

产品参数:

针长:                                                             定制,可达14mm

塑胶材料:                                                       PA6T,PA9T,LCP

接触端子材料:                                                H62/H65黄铜,磷青铜

单塑胶高度:                                                   1.0mm,1.5mm,2.0mm

塑胶颜色:                                                       黑,白,黄,红,蓝,橙,灰,正凌灰

电镀层:                                                          镀金,镀锡,镀镍,镀银
